Connect 50 7 20

Algemene informatie Connect 50 7 20

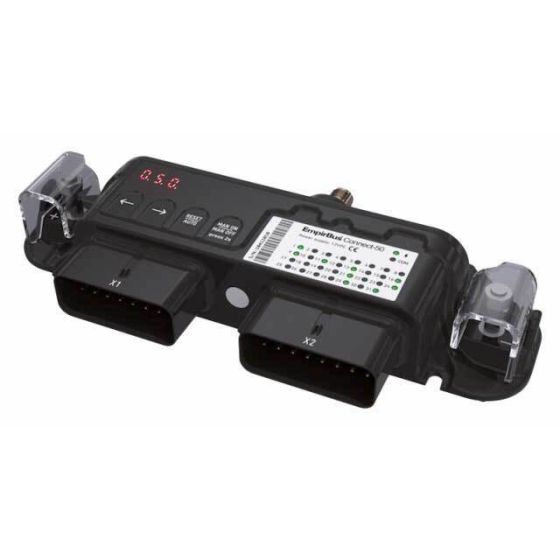

Connect-50-Module

De Connect 50 is een nieuwe versie van de NXT DCM, ontworpen voor kleinere of minder complexe installaties.

Digitaal schakelen met Empirbus.

Empirbus is een modulair systeem om het hele elektrische boordnet te kunnen schakelen en te kunnen controleren op elke gewenste plaats.

De basis van het systeem is een NMEA2000-bus met een empirbus hoofdmodule. Deze hoofdmodule (Master Control Unit) bevat de informatie van alle componenten en de schakelingen die in het systeem zijn opgenomen. Door middel van een USB verbinding kan de unit geprogrammeerd worden. Een geïntegreerde optionele GSM-module maakt het mogelijk om SMS berichten naar de unit te sturen en de unit te laten schakelen.

Via de NMEA2000-bus worden de andere modulen (Connect 50) aangestuurd. Aan deze modulen zijn de verbruikers aangesloten, maar ook schakelaars en gevers. Door een schakelaar op de ene unit te activeren, kan op een ander unit bijvoorbeeld een lamp worden geactiveerd. Eén module bevat 16 kanalen.

Dus door aan een commando een actie te koppelen is het mogelijk om eenvoudig handelingen uit te laten voeren. Denk aan het inschakelen van verlichting, het bedienen van een ruitenwisser, het bewaken van het bilge systeem, etcetera.

Het is tevens mogelijk om via een MFD scherm navigatie verlichting te schakelen. Door het toevoegen van een module, kan het systeem eenvoudig worden uitgebreid.

Eigenschappen Connect 50 Module:

- NMEA 2000 DC Module
- Bedrijfsspanning 12/24VDC , 100A , DC met omkeer beveiliging
- IP65
- Self adapting
- 16 Universele vrij te configureren bi-directionele (I/O) kanalen

Kanalen geconfigureerd als uitgang:

- Elektronische over/onderspanning bewaking, zekering grootte in te stellen
- Uitgangen 10A of 18A, parallel bedrijf voor zware gebruikers mogelijk , electronically limited and protected
- Handmatige Set / Reset van elke uitgang direct vanaf de DC Module in real time
- Soft start / Soft Stop / traploze dimfunctie / ruitenwisser control, met parkeerstand, interval en lage-hoge snelheid

Kanalen geconfigureerd als ingang:

- Potentiaal vrije ingangen met running /fout indicatie
- Multifunctionele ingangen
- Meer dan 4 schakelingen per kanaal (no individuele loop / fout indicatie)
- Analoge ingangen : - potentiaal vrij
- spanning 0 - 32V
- stroom 4 - 20 mA
- weerstand 0 - 1 500 ohm
